Новые типоразмеры профилей стоек- ригелей больших сечений
Уважаемые клиенты!
Информируем вас о появлении в ассортименте новых типоразмеров профилей стоек- ригелей больших сечений, предназначенных для проектирования фасадов с повышенными требованиями к прочностным характеристикам.
При проектировании подобных конструкций необходимо уделять внимание соединению данных профилей.

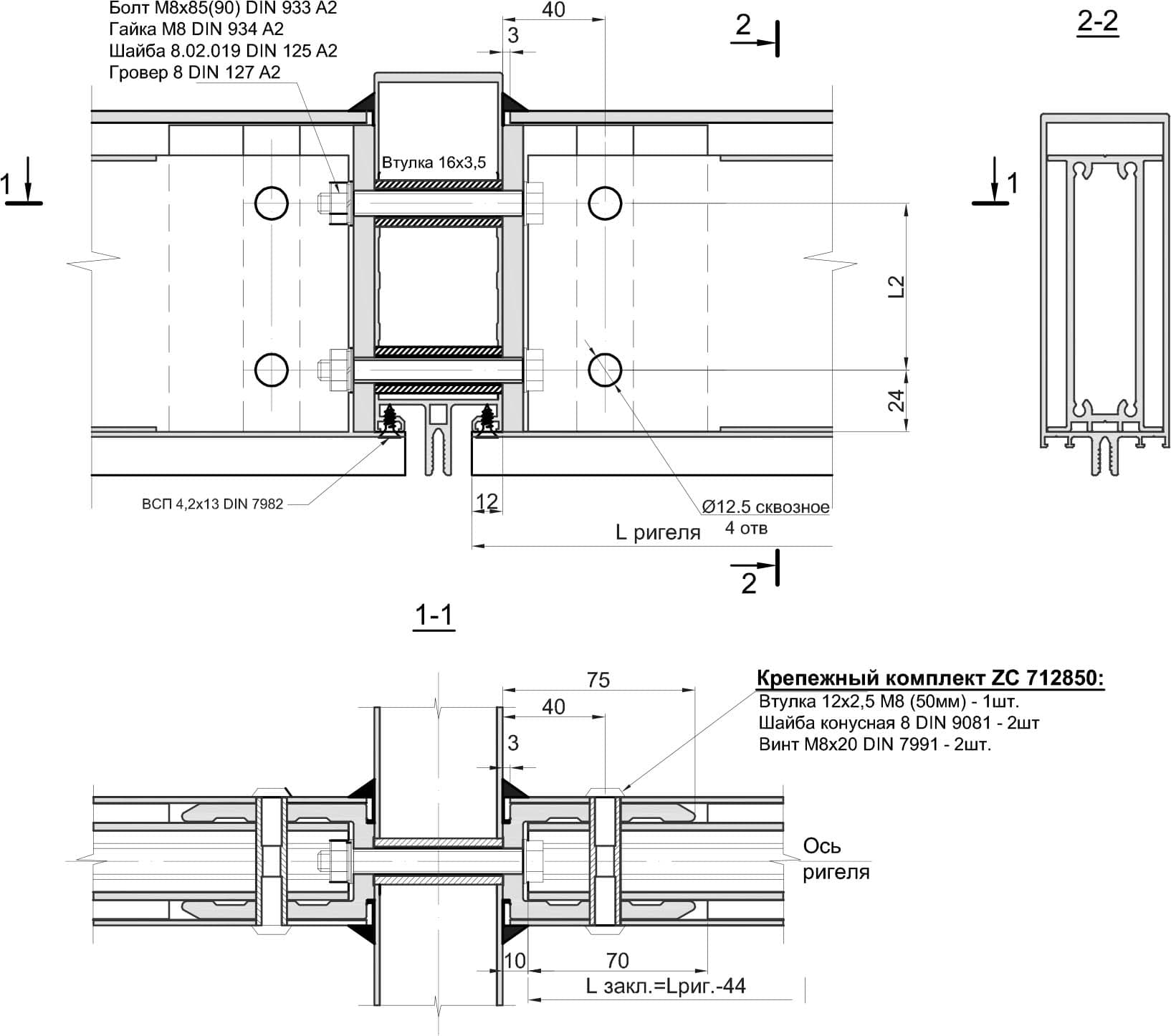

Для этой цели рекомендуем рассмотреть узел соединения:

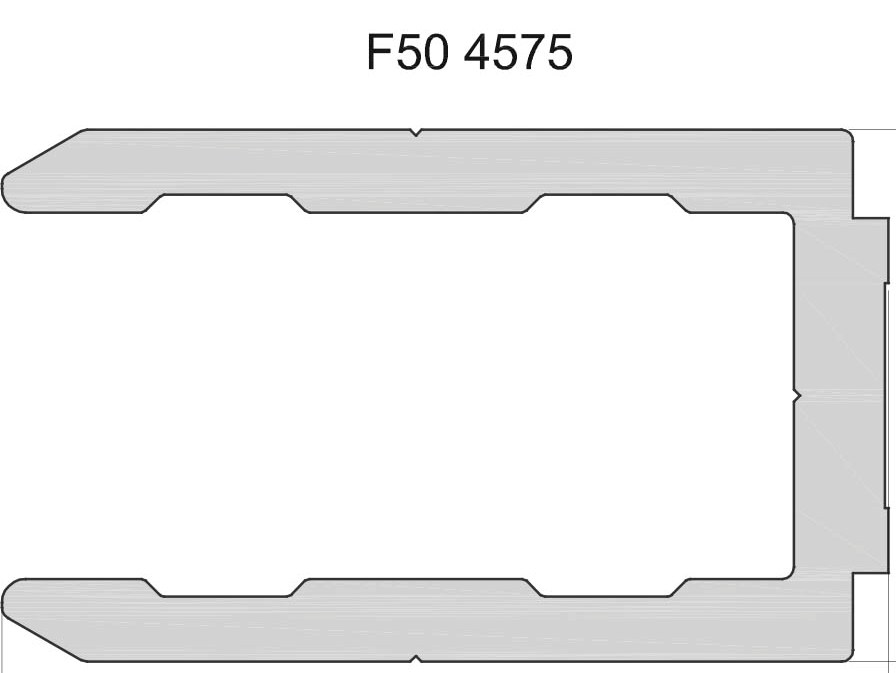

В представленном узле соединения используется импостная закладная:

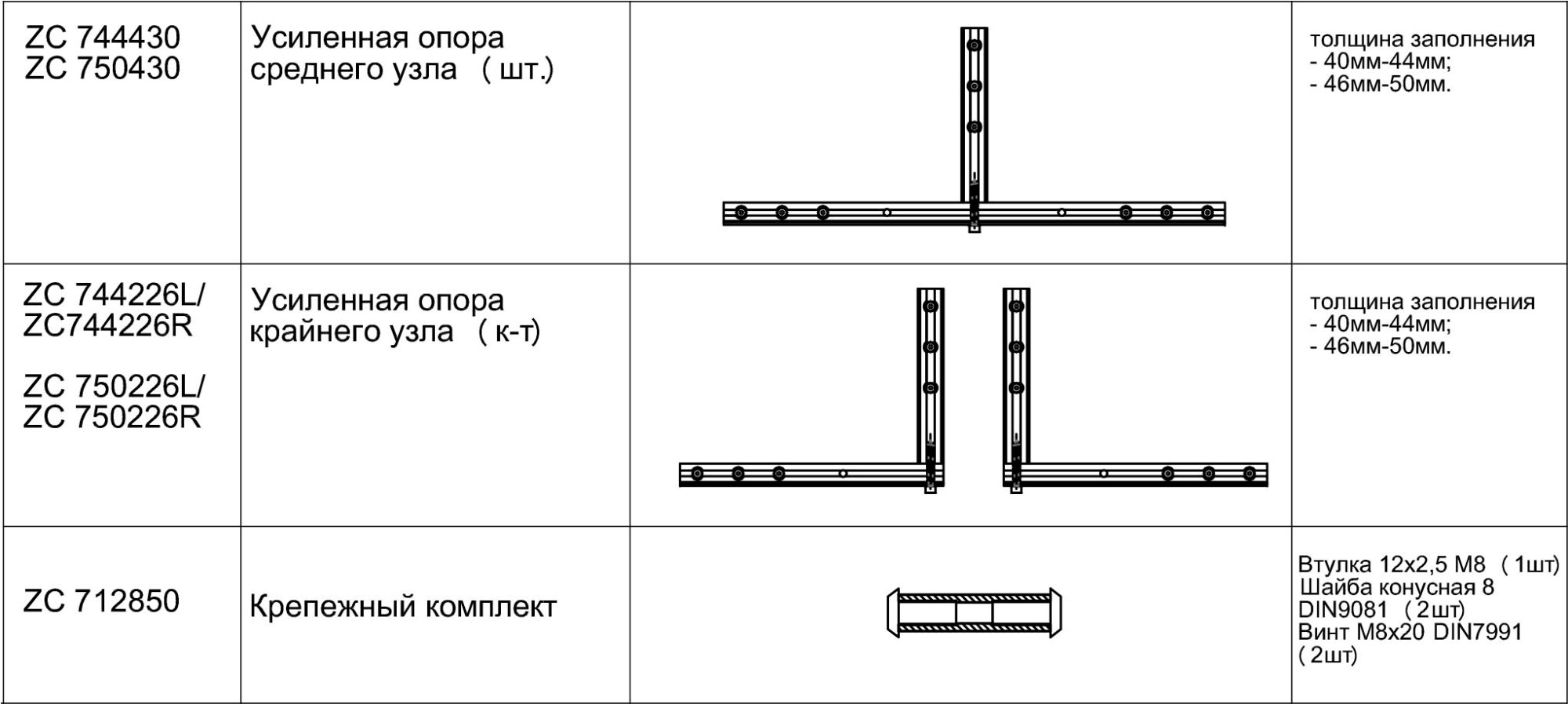

При установке в фасад заполнений больших размеров, с высокими нагрузками на горизонтальный ригель, рекомендуется, для частичной передачи вертикальной нагрузки, применять усиленную опору под заполнение:

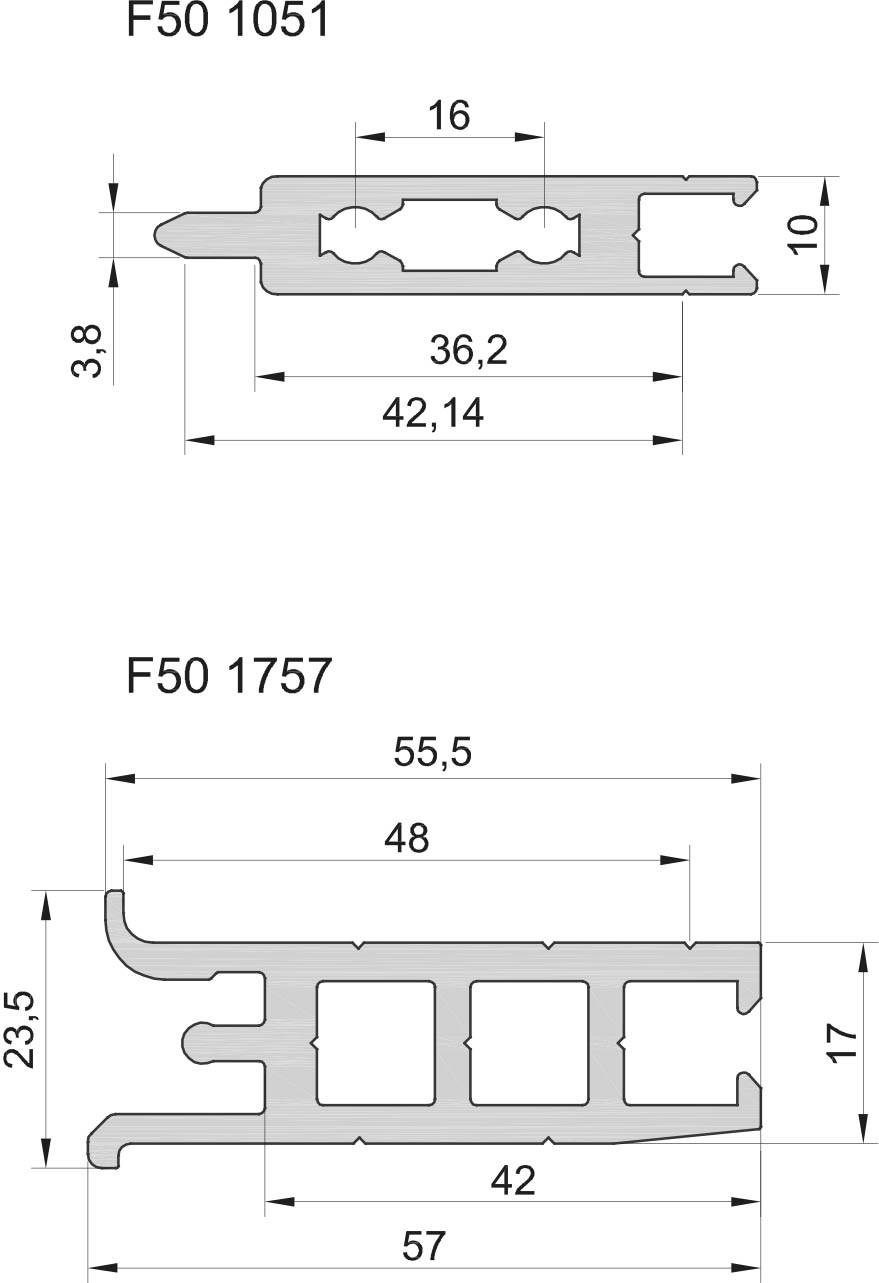

В данной опоре применяются следующие профили:

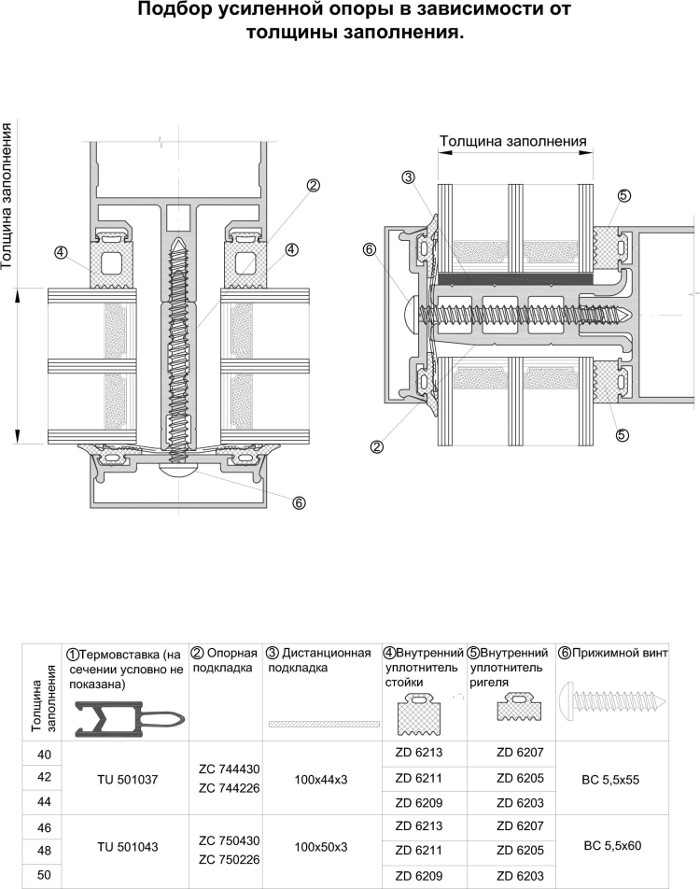

Внимание! Данный вид опоры следует применять при толщине заполнений от 40 мм до 50 мм.
Усиленные опоры способны осуществлять нагрузку до 700 кг на 1 сторону, в соответствии с Экспертным заключением по несущей способности узлов опоры фасадной системы VIDNAL F50 от ЦНИИПСК им.Мельникова.
